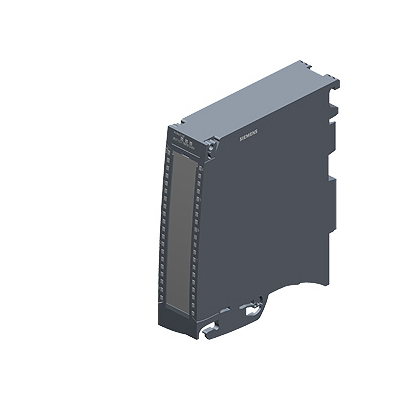

SIMATIC S7-1500， 模擬量輸入模塊, AI 8xU/I/R/RTD 標準型， 16 位分辨率 ， 精度 0.5%， 8 通道，分成組，每組 8， 共模電壓 4 V DC， 診斷，過程報警； 供貨范圍內包含 饋電元素，屏蔽支架 和屏蔽端子： 前連接器（螺釘型接線端子 或直插式）單獨訂貨
功用
更快SIMATIC S7-1500操控器供給了更高功用，位指令的處理時刻*低至1ns，浮點運算的指令處理時刻*低至10ns(取決于CPU類型，這在***上市發布的商品中是不可能的)。背板總線的速度是S7-400PLC的40倍;因為代碼生成得到優化，CPU的響應速度與現有操控器的CPU比較。
每個CPU都配有一個PROFINET IO (2端口交換機)規范接口。CPU 1516-3PN/DP別的還具有一個集成PROFINET基本接口，例如，可用于網絡阻隔。
除集成接口外，每個SIMATIC S7-1500操控器還可經過通訊模塊或通訊處理器進行拓展。這么就供給了許多其它銜接辦法，例如，經過PROFIBUS進行銜接，經過以太網進行銜接，或經過選用專用協議USS或Modbus RTU的串行接口進行銜接。
集成技能
SIMATIC S7-1500能夠不運用任何附加模塊而在PLC中集成運動操控功用。經過PLCopen，該操控器供給了規范化的塊，可用來銜接模擬驅動器和PROFIdrive驅動器。運動操控功用支撐轉速軸和定位軸以及外部編碼器。
為了有效調試和迅速優化驅動器和閉環操控器，SIMATIC S7-1500還關于一切CPU變量供給了廣泛的跟蹤功用，既可用于實時確診，又可用于不守時毛病檢查。
除驅動器功用外，S7-1500還供給了豐厚的閉環操控功用，例如，可經過便于組態的塊來主動優化操控參數以獲得*好操控質量。
此外，還可運用技術模塊來履行高速計數、方位捕獲等功用，或關于24V直至200kHz的信號履行測量。
集成了安全功用
與STEP7聯系運用時，每個CPU都會供給根據暗碼的常識維護，可避免未經授權而讀出并更改程序塊的內容。
仿制維護加強了安全防護，避免未經授權而仿制程序塊。能夠將詳細程序塊銜接至存儲卡的序列號，以便只要在將組態的存儲卡插到CPU中以后，才會履行該程序塊。
而且，操控器具有四個不一樣的安全拜訪等級，以便向不一樣用戶組分配不一樣的拜訪權限。
因為操作維護得到改善，因而，操控器能夠檢查到數據更改或未經授權的組態數據傳輸。
以太網通訊處理器(CP 1543-1)經過防火墻為用戶供給了附加拜訪維護，并可樹立安全VPN銜接(V12SP1及更高版別)。
規劃與操作
一切SIMATIC S7-1500 CPU都配有一個顯現屏。經過該顯現屏，用戶能夠讀取所銜接的任何模塊的訂貨號、固件版別和序列號等信息;別的，無需運用編程設備，即可在本地調整CPU的IP地址以及其它網絡設置。
過錯音訊以一般文本形式顯如今顯現屏上，然后有助于縮短停機時刻。
一切模塊選用一致的前銜接器，集成式電壓跳線可構成靈敏的電壓組，簡化了庫存。
因為S7-1500裝置導軌中集成了規范裝置導軌，可方便地裝置主動熔斷器、繼電器等附加組件。
在會集裝備中，可經過信號模塊對SIMATIC S7-1500操控器進行拓展。這么，經過節約空間的拓展，就能夠靈敏習慣每種運用。在將此款操控器推向市場時，市場上已有各種不一樣的模擬量和數字量模塊。
運用用于數字量信號模塊的體系電纜套件，能夠迅速、明晰地銜接現場傳感器和履行器(徹底模塊化銜接，包含前銜接器模塊、銜接線和銜接模塊以及在開關柜內進行簡潔接線(靈敏銜接，包含帶有預拼裝的單線芯的前銜接器。
別的，還為S7-1500供給了用于為模塊供給24V電壓的電源模塊以及為內部模塊電路供電的體系電源。
經過用于ET 200MP I/O體系的IM 155-5 PROFINET接口模塊，能夠運用多達30個信號、通訊和技術模塊。這么，S7-1500的組件和體系長處也適用于分布式裝備。不管模塊是在S7-1500操控器旁的一個會集裝備中運轉，仍是在經過ET 200MP完成的分布式裝備中運轉，在操作和體系功用方面，用戶都看不到任何不同。在這兩種體系中選用的高功用背板總線都可縮短總線循環時刻和響應時刻，即便關于大型站裝備以及很高的數量構造，也是如此。
集成體系確診功用
集成體系確診功用已關于S7-1500系列的CPU預先激活;體系確診信息以一般文本形式一致顯如今顯現屏、TIAPortal、HMI和Web服務器上，甚至可顯現來自變頻器的音訊;如今，在CPU中止運轉時期也將供給這種確診。若裝備了新的硬件組件，則主動對確診信息進行更新。
SIMATIC STEP 7 Professional V12工程組態軟件
新的SIMATIC S7-1500操控器系列只能在Totally Integrated Automation Portal中運用STEP 7 ProfessionalV12及更高版別進行組態。SIMATIC STEP 7 Professional V12是用于對SIMATIC S7-1500進行直觀處理的工程組態體系，除了對S7-1500進行組態外，還可對S7-300/400和S7-1200操控器進行組態。
兼容性
SIMATIC STEP 7 Professional V12中集成的移植東西供給了以下支撐：
從S7-300/S7-400切換到S7-1500操控器并主動變換程序代碼。將會記載無法主動變換的程序代碼有些并能夠手動進行修改。STEP7V11項目可持續在兼容形式下用于STEP 7 V12。而且，可經過張貼/仿制功用將S7-1200程序變換到S7-1500。
SIMATIC 存儲卡(用來運轉CPU)
SIMATIC S7-1500 CPU選用了一個SIMATIC存儲卡。該存儲卡用作刺進式裝載存儲器，或用于履行固件更新。
此SIMATIC存儲卡也可用于存儲STEP 7項目，包含注釋和符號、其它文檔或csv文件(用于配方和歸檔)。運用體系函數(SFC)和用戶程序，能夠創立數據塊，并將數據存儲在SIMATIC存儲卡上。
CPU模塊
標準型CPU
6ES75184AP000AB0
CPU 1518-4 PN/DP，4 MB 程序，20 MB 數據；1 ns；集成 2x PN 接口，2x 以太網接口，1x DP接口
6ES75173AP000AB0
CPU 1517-3 PN/DP，2 MB 程序，8 MB 數據；2 ns；集成 2x PN 接口，1x 以太網接口，1x DP接口
6ES75163AN010AB0
CPU 1516-3 PN/DP，1 MB 程序，5 MB 數據；10 ns ；集成 2xPN 接口，1x 以太網接口，1x DP 接口
6ES75152AM010AB0
CPU 1515-2 PN，500 KB 程序，3 MB 數據；30 ns；集成 2x PN 接口,1x 以太網接口
6ES75131AL010AB0
CPU 1513-1 PN，300 KB 程序，1.5 MB 數據；40 ns；集成 2x PN 接口
6ES75111AK010AB0
CPU 1511-1 PN，150 KB 程序，1 MB 數據；60 ns；集成 2x PN 接口
緊湊型CPU
6ES75121CK000AB0
CPU 1512C-1 PN, 250 KB程序，1 MB數據；48 ns；集成2x PN接口；集成 32 DI/32 DO, 5 AI/2 AO, 6 HSC@100kHz
6ES75111CK000AB0
CPU 1511C-1 PN, 175 KB程序，1 MB數據；60 ns；集成2x PN接口；集成 16 DI/16 DO, 5 AI/2 AO, 6 HSC@100kHz
分布型CPU
6ES75121DK010AB0
CPU 1512SP-1 PN，200KB 程序，1 MB 數據；48 ns；集成 1x PN 接口 (可用ET 200SP總線適配器再拓展2個PN 接口)
6ES75101DJ010AB0
CPU 1510SP-1 PN，100KB 程序，750 KB 數據；72 ns；集成 1x PN 接口(可用ET 200SP總線適配器再拓展2個PN 接口)
開放型CPU
6ES76772AA310EB0
CPU 1515SP PC,2 GB RAM,8 GB CFAST； 預裝32位WINDOWS EMBEDDED STANDARD 7 E，預裝CPU 1505S V1.7軟件控制器
6ES76772AA410FB0
CPU 1515SP PC,4 GB RAM,16 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505S V1.7軟件控制器
6ES76772AA410FK0
CPU 1515SP PC,4 GB RAM,16 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505S V1.7軟件控制器和WINCC ADVANCED RUNTIME(帶有128點授權)
6ES76772AA410FL0
CPU 1515SP PC,4 GB RAM,16 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505S V1.7軟件控制器和WINCC ADVANCED RUNTIME(帶有512點授權)
6ES76772AA410FM0
CPU 1515SP PC,4 GB RAM,16 GB CFAST； 預裝64位WINDOWS EMBEDDED STANDARD 7 P，預裝CPU 1505S V1.7軟件控制器和WINCC ADVANCED RUNTIME(帶有2048點授權)
軟控制器
6ES76727AC000YA0
CPU 1507S,VERSION 1.8(1個浮點授權), 僅能在SIMATIC IPC上使用
6ES78062CD000YA0
S7-1500軟件控制器用ODK，使用C/C++擴展S7-1500軟件控制器的功能
總線適配器
ET 200SP總線適配器
6ES71936AR000AA0
總線適配器BA 2×RJ45
6ES71936AF000AA0
總線適配器BA 2×FC快連式
6ES71936AP000AA0
總線適配器BA 2×SCRJ光纖
CPU通信模塊
分布型CPU通信模塊
6ES75455DA000AB0
S7-1510/1512 SP CPU DP通信模塊 (RS-485 PROFIBUS-DP)
CPU 存儲卡
CPU 存儲卡
6ES79548LC020AA0
S7-1200/1500 4M 存儲卡
6ES79548LE020AA0
S7-1200/1500 12M 存儲卡
6ES79548LF020AA0
S7-1200/1500 24M 存儲卡
6ES79548LL020AA0
S7-1200/1500 256M 存儲卡
6ES79548LP020AA0
S7-1200/1500 2G 存儲卡
6ES79548LT020AA0
S7-1200/1500 32G 存儲卡
接口模塊
ET 200MP接口模塊
6ES71555 AA000AB0
ET 200MP IM 155-5 PN ST 標準型接口模塊
6ES71555 AA000AC0
ET 200MP IM 155-5 PN HF 高性能型接口模塊
6ES71555BA000AB0
ET 200MP IM 155-5 DP ST 標準型接口模塊
電源模塊
電源管理模塊
6ES75070RA000AB0
PS：60 W，額定輸入電壓 AC/DC 120/230 V
6ES75050RA000AB0
PS：60 W，額定輸入電壓 DC 24/48/60 V
6ES75050KA000AB0
PS：25 W，額定輸入電壓 DC 24 V
6EP1332-4BA00
PM 1507：72W， 24 V/3 A，額定輸入電壓 AC 120/230 V
6EP1333-4BA00
PM 1507：192W， 24 V/8 A，額定輸入電壓 AC 120/230 V
I/O模塊
模擬量輸出模塊
6ES75325HF000AB0
AQ 8：模擬量輸出模塊，高速 AQ 8x U/I HS, 35mm模塊，不含前連接器
6ES75325HD000AB0
AQ 4：模擬量輸出模塊，AQ 4x U/I ST, 35mm模塊，不含前連接器
6ES75325ND000AB0
AQ 4：模擬量輸出模塊，高性能，通道隔離，AQ 4x U/I HF, 35mm模塊，不含前連接器
6ES75325NB000AB0
AQ 2：模擬量輸出模塊，AQ 2x U/I ST, 25mm模塊，含前連接器
模擬量輸入模塊
6ES75317KF000AB0
AI 8：模擬量輸入模塊，AI 8x U/I/RTD/TC ST, (支持4通道RTD), 35mm模塊，不含前連接器
6ES75317NF100AB0
AI 8：模擬量輸入模塊，高速，AI 8x U/I HS, 35mm模塊，不含前連接器
6ES75317PF000AB0
AI 8：模擬量輸入模塊，高性能，通道隔離，AI 8x U/R/RTD/TC HF(支持8通道RTD)，35mm模塊，不含前連接器
6ES75317NF000AB0
AI 8：模擬量輸入模塊，高性能，通道隔離，AI 8xU/I HF，35mm模塊，不含前連接器
6ES75317QD000AB0
AI 4：模擬量輸出模塊，AI 4x U/I/RTD/TC ST, 25mm模塊，含前連接器
模擬量輸入/輸出模塊
6ES75347QE000AB0
AI4/AQ2：模擬量輸入/輸出模塊 AI/AO 4x U/I/RTD/TC 2x U/I ST, 25mm模塊，含前連接器
數字量輸出模塊
6ES75221BL010AB0
DQ 32：數字量輸出模塊，晶體管 DQ 32 x 24 VDC/ 0.5 A HF, 35mm模塊，不含前連接器
6ES75221BL100AA0
DQ 32：數字量輸出模塊，晶體管 DQ 32 x 24 VDC/ 0.5 A BA, 25mm模塊，含前連接器
6ES75221BH010AB0
DQ 16：數字量輸出模塊，晶體管 DQ 16 x 24 VDC/ 0.5 A HF, 35mm模塊，不含前連接器
6ES75221BH100AA0
DQ 16：數字量輸出模塊，晶體管 DQ 16 x 24 VDC/ 0.5 A BA, 25mm模塊，含前連接器
6ES75225FH000AB0
DQ 16：數字量輸出模塊，可控硅 DQ 16x 230 VAC/ 1A ST (TRIAC), 35mm模塊，不含前連接器
6ES75225HH000AB0
DQ 16：數字量輸出模塊，繼電器 DQ 16x 230 VAC/ 2A ST (RELAY), 35mm模塊，不含前連接器
6ES75225EH000AB0
DQ 16：數字量輸出模塊，晶體管 DQ16 X 24...48VUC/125VDC/0.5 A, 35mm模塊，不含前連接器
6ES75221BF000AB0
DQ 8：數字量輸出模塊，高性能 DQ 8x 24VDC/ 2A HF, 35mm模塊，不含前連接器
6ES75225FF000AB0
DQ 8：數字量輸出模塊，可控硅 DQ 8 x 230 VAC/ 2A ST (TRIAC), 35mm模塊，不含前連接器
6ES75225HF000AB0
DQ 8：數字量輸出模塊，繼電器 DQ 8x 230VAC/ 5 A ST (RELAY), 35mm模塊，不含前連接器
數字量輸入模塊
6ES75211BL000AB0
DI 32：數字量輸入模塊，高性能 DI 32x 24VDC HF, 35mm模塊，不含前連接器
6ES75211BL100AA0
DI 32：數字量輸入模塊，DI 32x 24VDC BA, 25mm模塊，含前連接器
6ES75211BH000AB0
DI 16：數字量輸入模塊，高性能 DI 16x 24VDC HF, 35mm模塊，不含前連接器
6ES75211BH100AA0
DI 16：數字量輸入模塊，DI 16x 24VDC BA, 25mm模塊，含前連接器
6ES75211BH500AA0
DI 16：數字量輸入模塊，源型，DI 16x 24VDC SRC BA, 35mm模塊，不含前連接器
6ES75211FH000AA0
DI 16：數字量輸入模塊，DI 16x 230V AC BA, 35mm模塊，不含前連接器
6ES75217EH000AB0
DI 16：數字量輸入模塊，DI 16 X 24...125V UC HF, 35mm模塊，不含前連接器
數字量輸入/輸出模塊
6ES75231BL000AA0
DI16/DQ16：數字量輸入/輸出模塊，16x 24VDC/16x 24VDC/ 0.5 A BA, 25mm模塊，含前連接器
工藝模塊
6ES75501AA000AB0
TM Count 2 x 24 V：2通道高速計數器與位置采集(增量型編碼器，24V信號), 35mm模塊，不含前連接器
6ES75511AB000AB0
TM PosInput 2，2通道計數與位置采集(增量型/**值編碼器SSI，RS422和5V TTL信號), 35mm模塊，不含前連接器
6ES75521AA000AB0
TM Timer DIDQ 16x24V 帶時間戳、高速計數、PWM等功能, 35mm模塊，不含前連接器
通訊模塊
6ES75401AB000AA0
PtP RS422/485 通訊模塊
6ES75411AB000AB0
PtP RS422/485，高性能通訊模塊（支持Modbus RTU）
6ES75401AD000AA0
PtP RS232通訊模塊
6ES75411AD000AB0
PtP RS232，高性能通訊模塊（支持Modbus RTU）
安裝導軌
6ES75901BC000AA0
S7-1500 安裝導軌：2000 mm
6ES75901AJ300AA0
S7-1500 安裝導軌：830 mm
6ES75901AF300AA0
S7-1500 安裝導軌：530 mm
6ES75901AE800AA0
S7-1500 安裝導軌：482 mm
6ES75901AC400AA0
S7-1500 安裝導軌：245 mm
6ES75901AB600AA0
S7-1500 安裝導軌：160 mm
配件
附件
6ES75922AX000AA0
標簽,35mm模板適用，100片
6ES75921AX000AA0
標簽,25mm模板適用，100片
6ES75921AM000xB0
35mm模板前連接器，螺釘型，40針，含4根跳線
6ES75921BM000xB0
35mm模板前連接器，快連型，40針，含4根跳線
6ES75921BM000xA0
25mm模板前連接器，快連型，40針，含4根跳線
6ES75905 AA000AA0
用于連接PE（地）到S7-1500安裝導軌的接地元件，
對于2000mm的安裝導軌是必須的 每個包裝20片
備件
6ES75911AA010AA0
S7-1511/13CPU顯示面板
6ES75911BA010AA0
S7-1515/16/17/18CPU顯示面板
6ES75908AA000AA0
S7-1500 PS/PM供電模板連接頭，內含10片
6ES75280AA707AA0
接口模塊(6ES7 155-5 AA00-0AB0)前蓋板5片/包
6ES75280AA007AA0
I/O模塊前蓋板5片/包，35mm模板適用
6ES75280AA000AA0
I/O模塊前蓋板5片/包，25mm模板適用
6ES75900AA000AA0
U型連接器,，5片/包
6ES75923AA000AA0
跳線，20片/包
6ES75905CA000AA0
35mm模塊屏蔽套件：含屏蔽端子，框架以及24VDC接線端
6ES75905CA000AA0
25mm模塊屏蔽套件：含屏蔽端子，框架以及24VDC接線端
6ES75905BA000AA0
模擬量/技術模板專用屏蔽端子
6ES76772AA300AA0
CPU 1515SP PC,2 GB RAM,不帶CFAST卡，無預裝軟件，僅作備件使用
6ES76772AA400AA0
CPU 1515SP PC,4 GB RAM,不帶CFAST卡，無預裝軟件，僅作備件使用
