丹佛斯變頻器FC21系列變頻器技術參數：

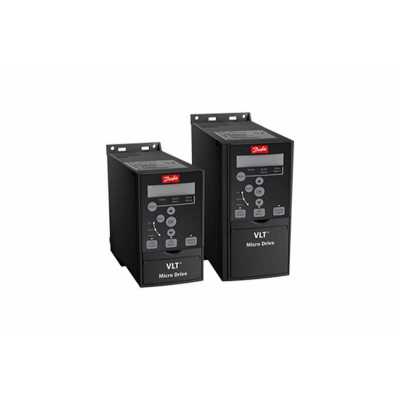

VLT® Micro Drive FC 21 設計緊湊，簡單易用且穩定可靠。體積小巧、節省電柜空間。精益運行，使用壽命更長。

VLT® Micro Drive FC 21 不僅外形小巧、易于調試，而且采用高質量電子元器件，實現真正的可靠性和***大運行時間。標配可插拔的控制面板，并支持PC軟件工具M(jìn)CT10。帶加強涂層的印制電路板（PCB）確 保變頻器即使在苛刻的環境下也能可靠運行且經濟有效。

供電電壓和功率范圍

• 1 x 200-240 V...0.18-2.2 kW
• 3 x 380-480 V...0.37-15 kW

丹佛斯變頻器VLT® Micro Drive FC 21 設計緊湊，簡單易用且穩定可靠。體積小巧、節省電柜空間。精益運行，使用壽命更長。

特點和優勢：

1.書本型設計，可并排安置且不會降低額定值，節省安裝空間

2.獨立風道，避免灰塵侵入

3.標準配置帶涂層得線路板，確保更長得使用壽命和可靠性

4.散熱片可將熱量從電子元件上消散，從而延長了變頻器的使用壽命并提高可靠性

5.冷卻功能可使變頻器在50°的環境溫度下運行，無需降容

電網電源( L1,L2,L3)電源電壓電源頻率位移功率因數(cos中)接近 1輸入電源開關次數 L1,L2,L3輸出數據( u,v, w)輸出電壓輸出頻率輸出切換加減速時間

數字輸入可編程輸入邏輯電壓電平輸入端***大電壓

輸入電阻,Ri脈沖輸入可編程脈沖輸入電壓電平

脈沖輸入精度(0,1-110kHz)脈沖輸入頻率數字輸出

數字輸出輸出控制電壓水平***大輸出電流(源型和漏型)模擬輸入模擬輸入規格電壓等級電流電平1X200-240V 士10%3X380-480V土10%

50/60 Hz(>0.98)

1-2 次/分鐘電源電壓的 0-100% 0-200 Hz(VVC+ 模式)0-400 Hz(u/f模式)無限制0.05-3600秒4

PNP 或NPN 0-24V 28VDC 約4kQ 0-24VDC(PNP正邏輯) ***大誤差:全量程的 0.1%  20-5000Hz

不低于 18VDC,當變頻器運行環境溫度在40°C時不降容。 使用內部開關電源時可達60mA;支持外部電源,100mA。支持電壓或電流信號 0-10V(可調)

0/4-20mA(可調) 模擬輸出(可選做數字輸出 )

可編程模擬輸出

模擬輸出時的電流范圍

模擬輸出時至公共端的***大負荷

模擬輸出時精度***大誤差

0/4-20mA

500Q

全量程的1%

控制卡電源

輸出電壓

***大負荷(10V)

***大負荷(24V)

10.5土0.5V

24士0.5V

25mA

100mA

繼電器輸出

可編程繼電器輸出

***大終端負荷

240VAC,2A

總線通訊

FC 協議,Modbus RTU

電纜長度

***大電機電纜長度，屏蔽(鎧裝)

***大電機電纜長度，

無屏蔽(無鎧裝)

15 米

50米

環境/外圍

機柜

振動測試

IP 20 等級

0.7g

運行中 5%- 95%

***大蜜相對濕度

(IEC 721-3-3);等級3K3

(無冷凝)

苛刻環境

環境溫度

平均 24 小時

(IEC 721-3-3),涂層等級 3C3

***大50°C

***大40°C

保護和特點

電子式電機熱保護裝置,防止過載。

散熱器的溫度監測可保護變頻器,防止過熱。

變頻器有防止電機端子 U、V、W 短路的保護措施。

變頻器有防止電機端子 UV、W 發生接地故障的保護措施。
